Dimmer 1 canal Triac AC 3.3V/5V AC 50/60hz 220V/110V Arduino

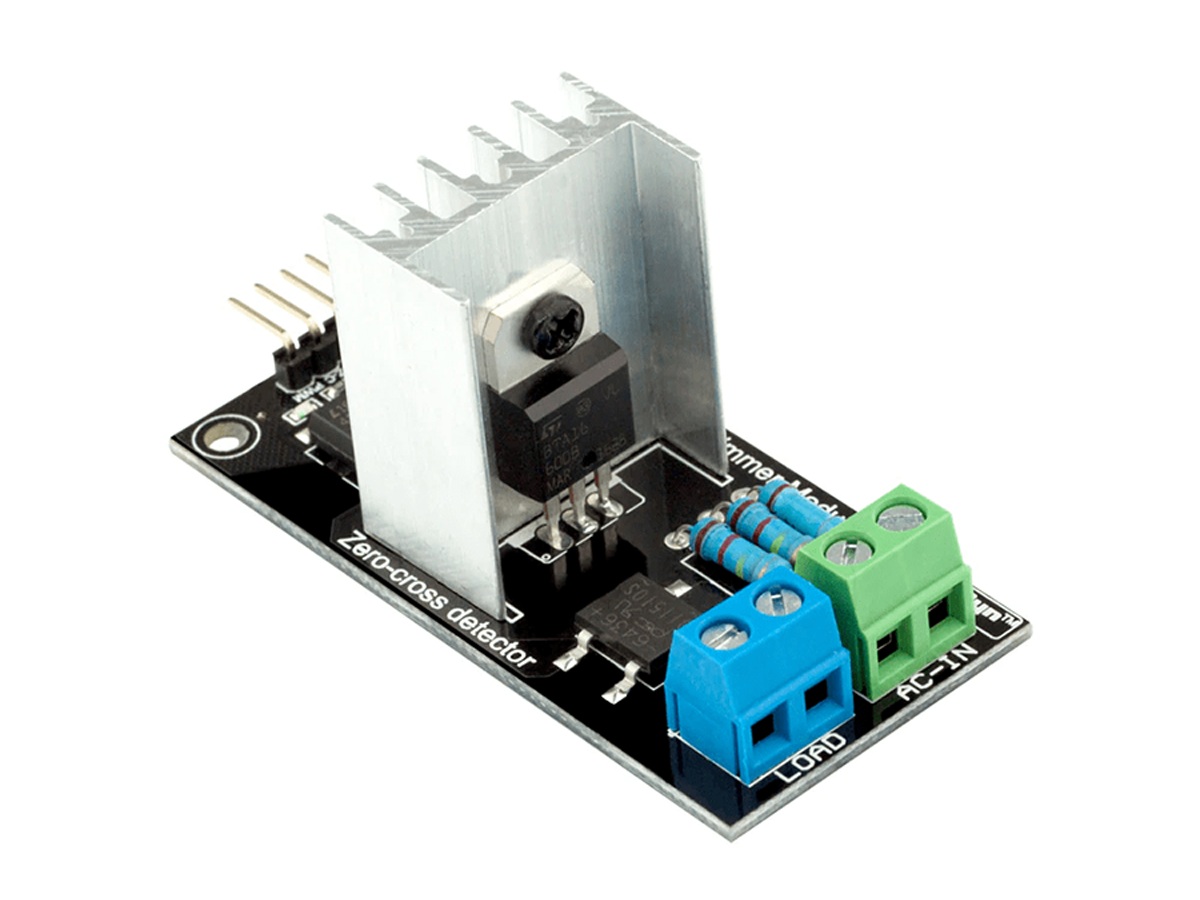

Este módulo Triac Dimmer está basado en el famoso BTA16 que maneja hasta 600V/16A (no se recomienda operar a este nivel). Su principio se basa principalmente en que la onda senoidal de la corriente AC puede ser cortada por un tiempo muy corto (milisegundos) en un periodo de la onda. Logrando esta sincronización se puede hacer que se atenúe la corriente en una carga.

Es ideal para cargas resistivas como ampolletas de filamento, elementos calentadores, puede también ser usada en ventiladores, bombas, limpiadores de aire y un largo etcétera.

Estos módulos se han vuelto una decisión frecuente para hogares inteligentes. Por ejemplo, cuando necesita suavizar el brillo de la luz. La luz lentamente puede irse apagando o encenderse, creando así una atmósfera confortable. Los dimmers trabajan más efectivamente con ampolletas de filamento. Es menos estable con luces LED (y no se recomienda) y puede ser menos estable cuando se baja el brillo de la ampolleta. No sirve para atenuar lámparas que usen algún tipo de descarga de gas como neon, halógenos, entre otros.

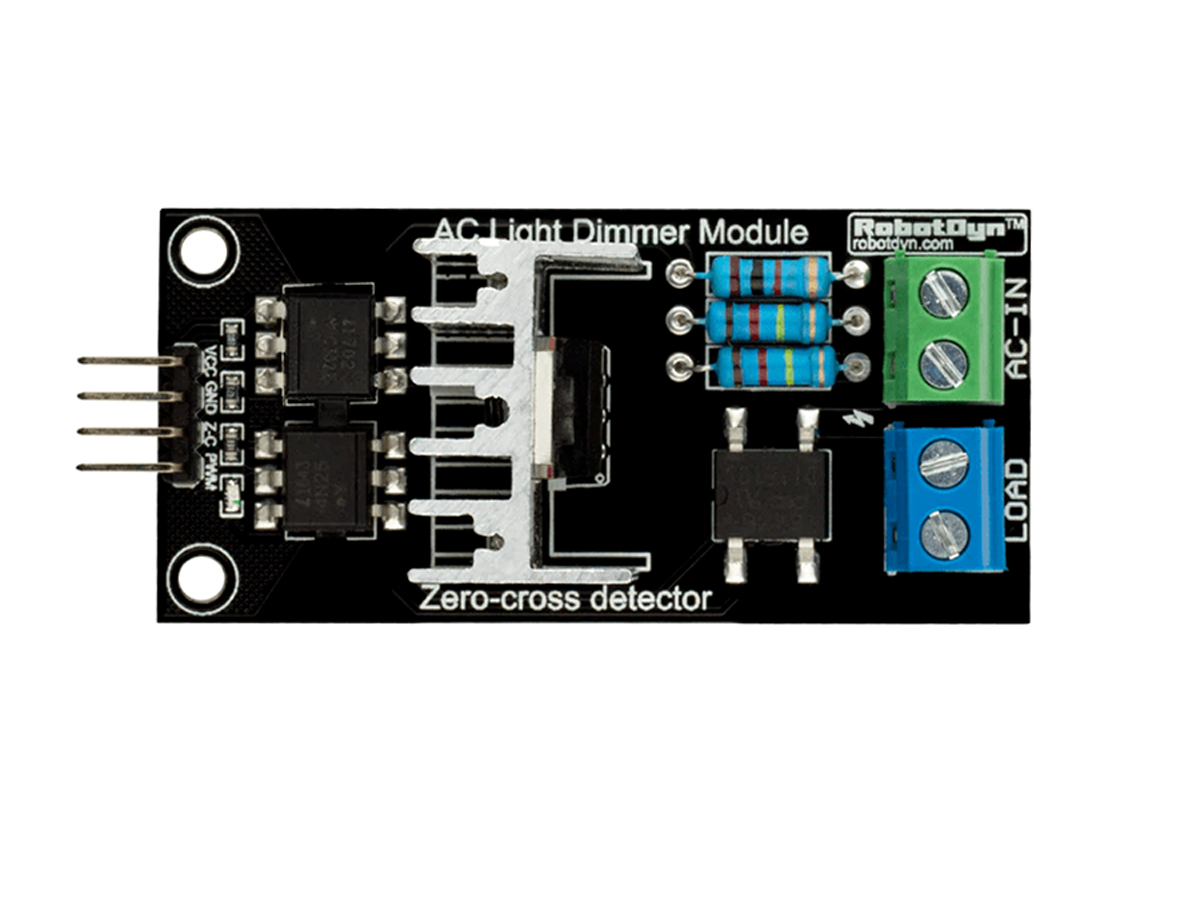

La etapa de potencia está aislada de la etapa de control para evitar cualquier posibilidad de disrupción de alto voltaje al microcontrolador.

Los niveles lógicos que tolera oscilan entre los 3.3 y los 5V, por lo tanto puede ser conectado directamente a un microcontrolador que maneje estos niveles.

En Arduino, el módulo puede ser controlado con la librería RBDDimmer.h que utiliza interrupciones externas e interrupciones de los timers para el control de la señal. Esto simplifica mucho la escritura de código y deja mayor tiempo de procesamiento en el bloque main. Es esto por lo que se pueden controlar múltiples dimmers desde un solo microcontrolador.

Puede descargar la librería RBDDimmer.h y unos ejemplos desde Github. Donde se mantiene constantemente actualizada la librería, por lo que se recomienda estar actualizando sus archivos constantemente.

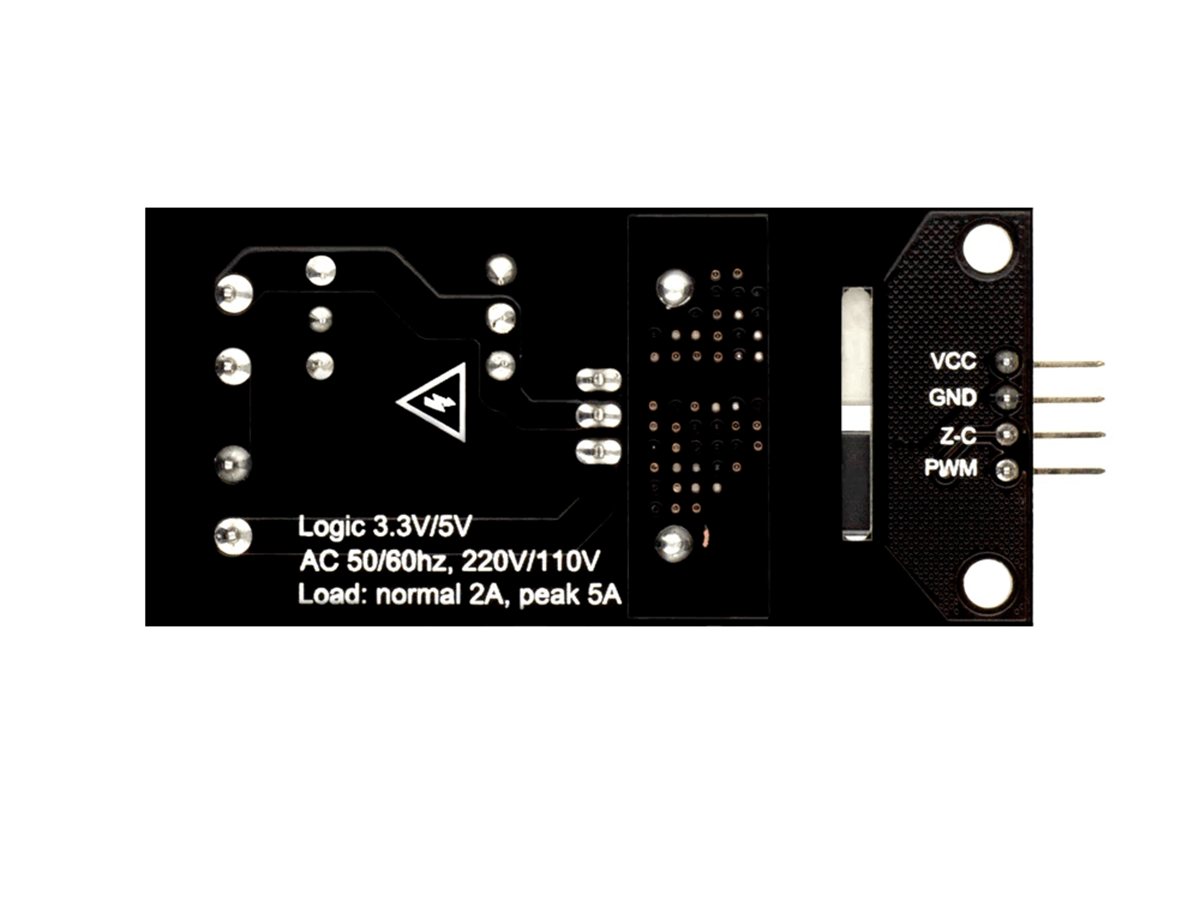

El dimmer se puede controlar con un Arduino usando solo dos pines digitales. El primero es (Zero) para controlar el paso de la fase por 0V. Esto es usado para iniciar la interrupción. El segundo (DIM/PSM) se usa para controlar la corriente en el triac.

Nota: el pin Zero requiere conectarse a los pines asignados para interrupciones (depende de los modelos que use).

Teoría

Se puede atenuar la corriente por Modulación de Salto de Pulso (Pulse Skip Modulation):

• Método 1 — Uno o más ciclos (señal de onda senoidal) son transferidos a la carga mientras el o los siguientes ciclos son bloqueados.
• Método 2 — Transferencia parcial de cada onda senoidal a la carga.
• Método 3 — Generación de una señal completa senoidal de frecuencia diferente de hasta unos cientos de hertzios.

El método 1 y 2 son los más fáciles para ejecutar con la ayuda de un programa para controlar el dimmer: en ambos casos hay la necesidad de un pin que detecte el cruce por cero y que pueda controlar el TRIAC

Especificación

• Potencia: hasta 220V (5A~10A)
• Frecuencia AC: 50/60 Hz
• TRIAC: BTA16 — 600B
• Aislamiento: Optoacoplador
• Niveles lógicos: 3.3V/5V
• Cruce por cero: nivel lógico
• Modulación (DIM/PSM): nivel lógico ON/OFF triac
• Corriente de la señal: >10mA
• Entorno: Interiores o exteriores (con cubierta de humedad)
• Temperatura de operación: −20°C to 80°C
• Humedad: solo ambientes secos
• ROHS3: En cumplimiento
