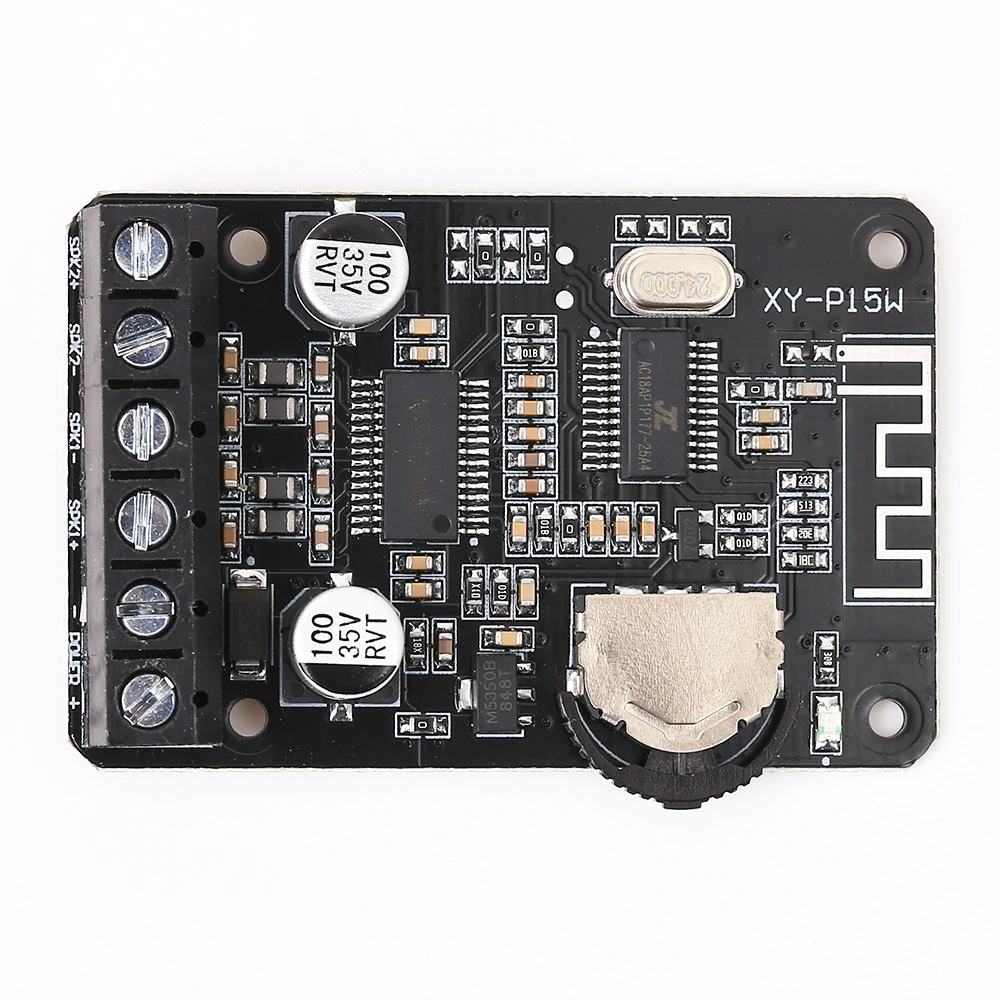

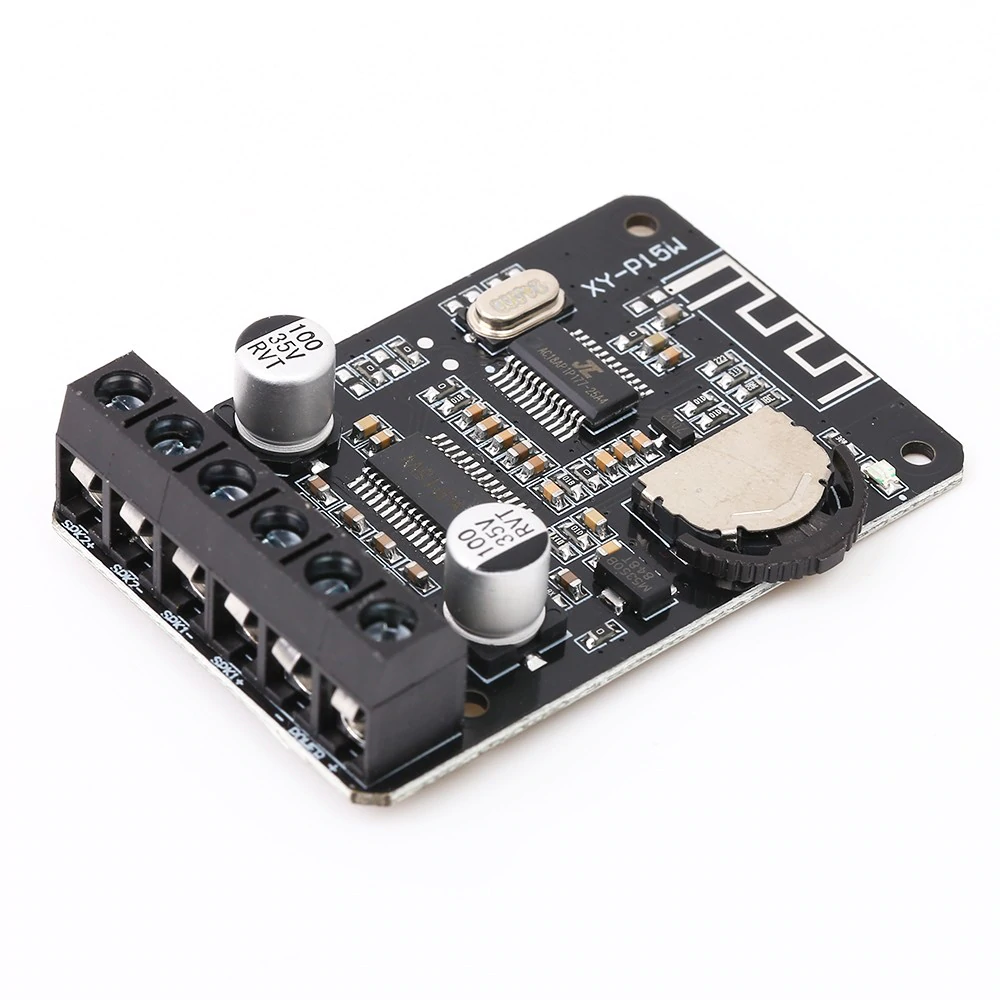

Module amplificador Bluetooth stereo Dual-Channel

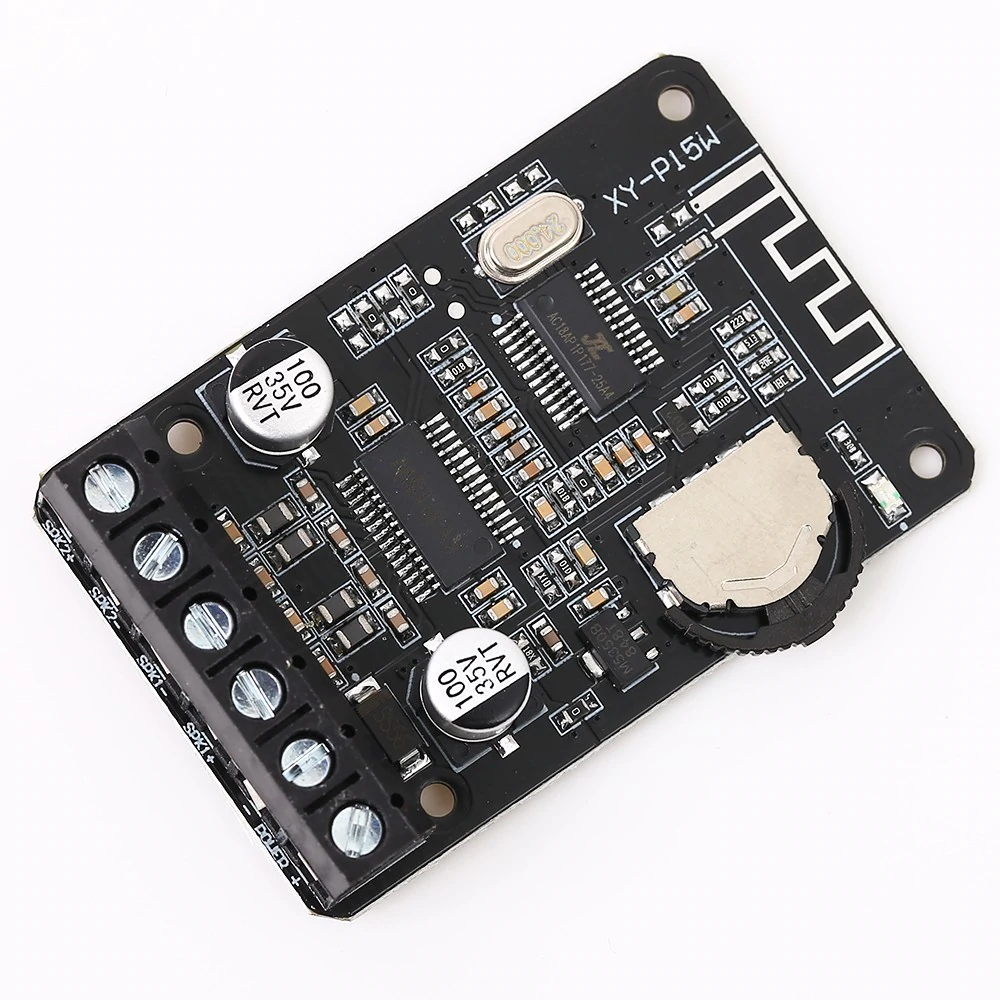

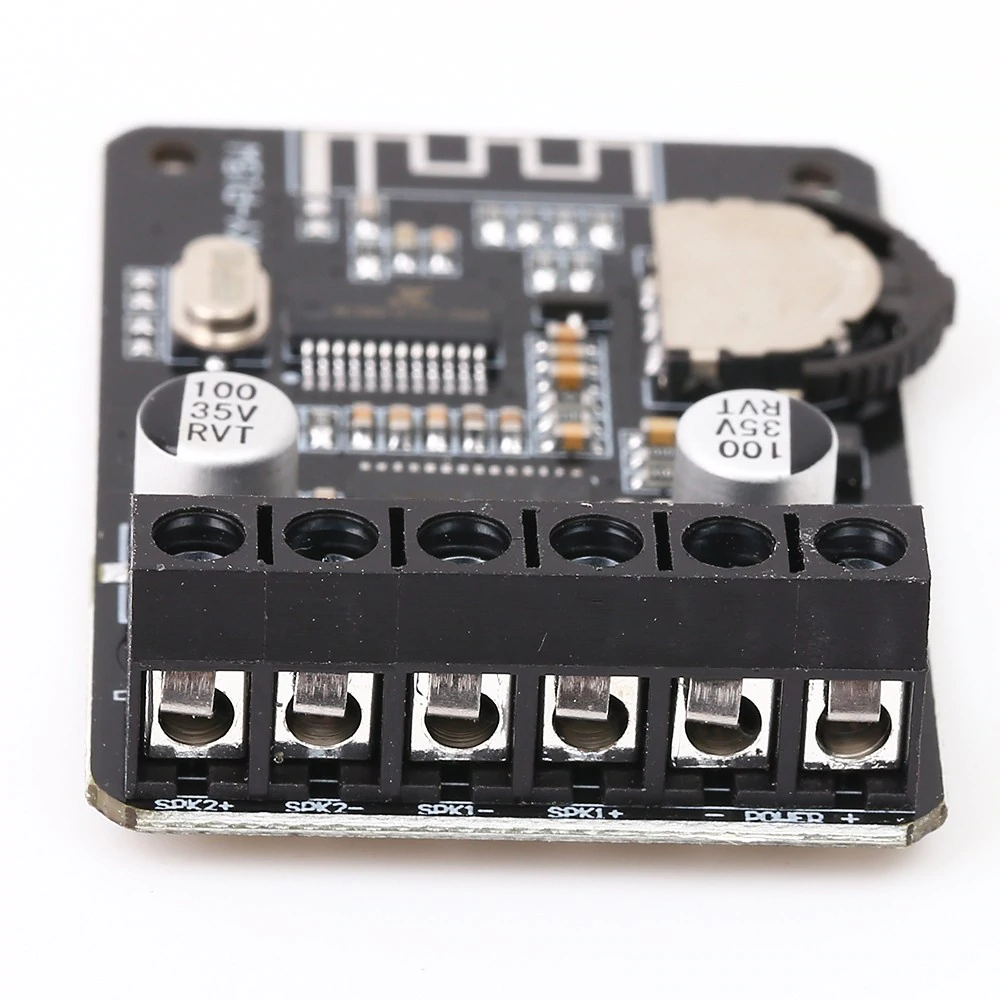

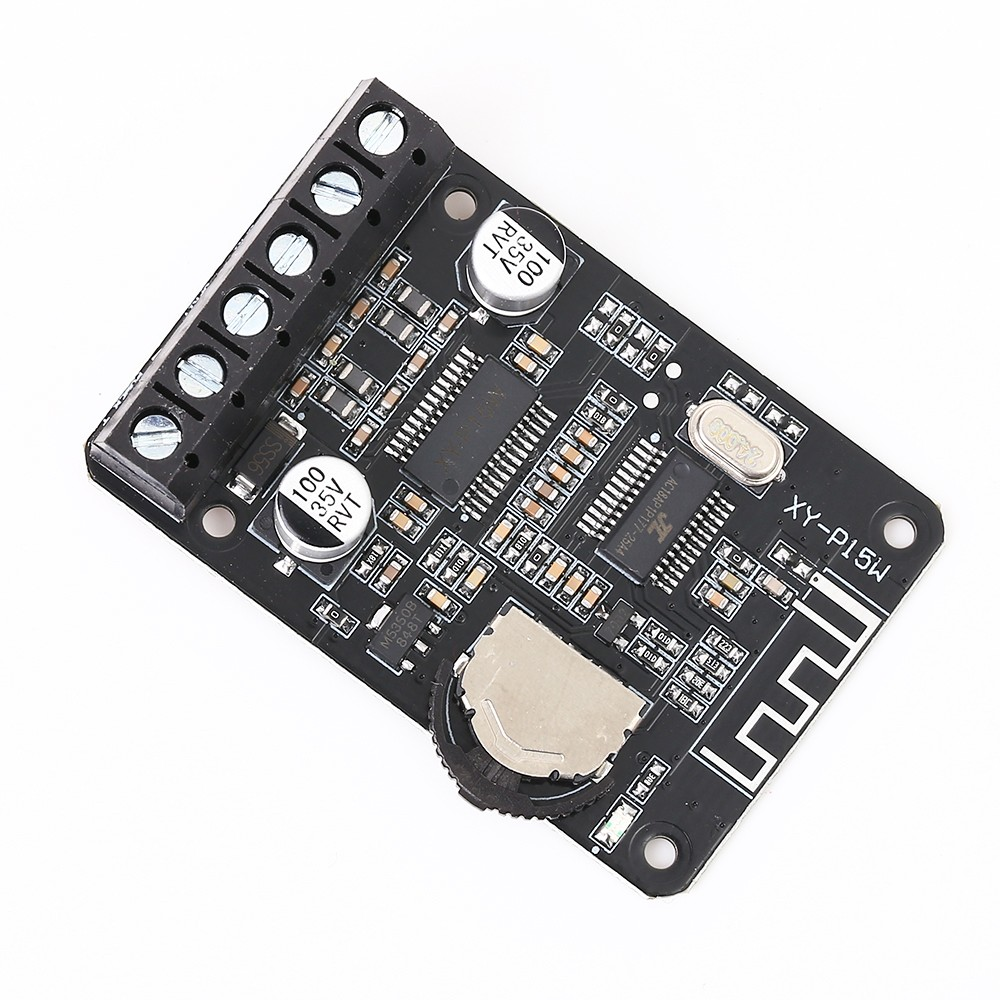

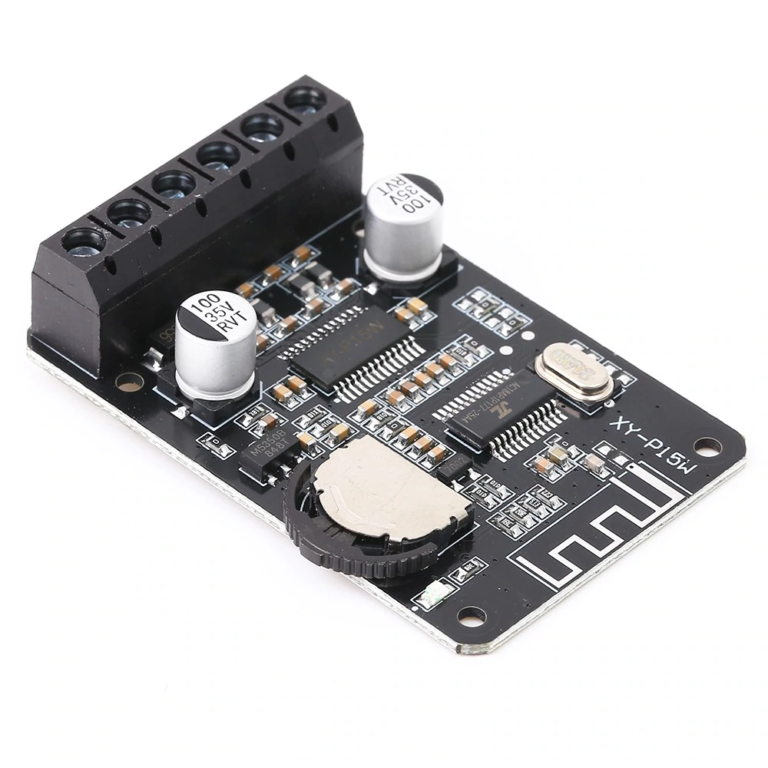

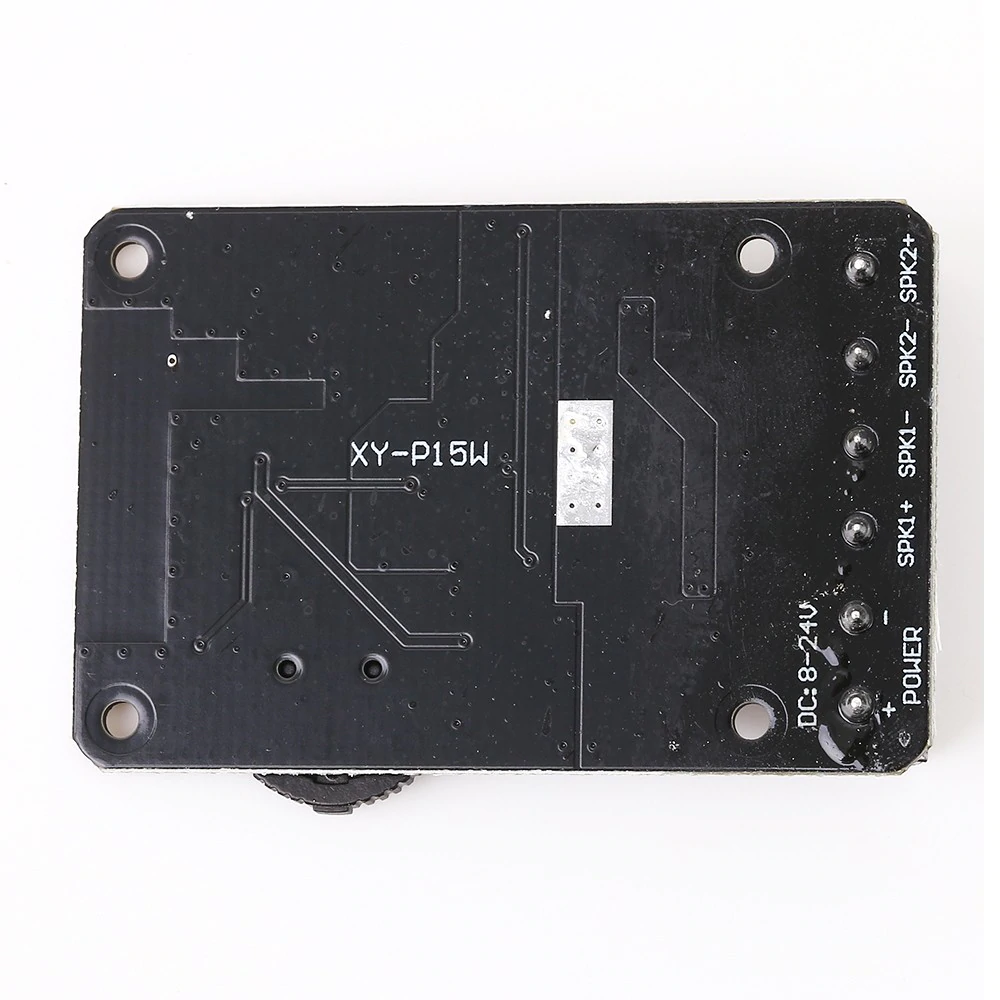

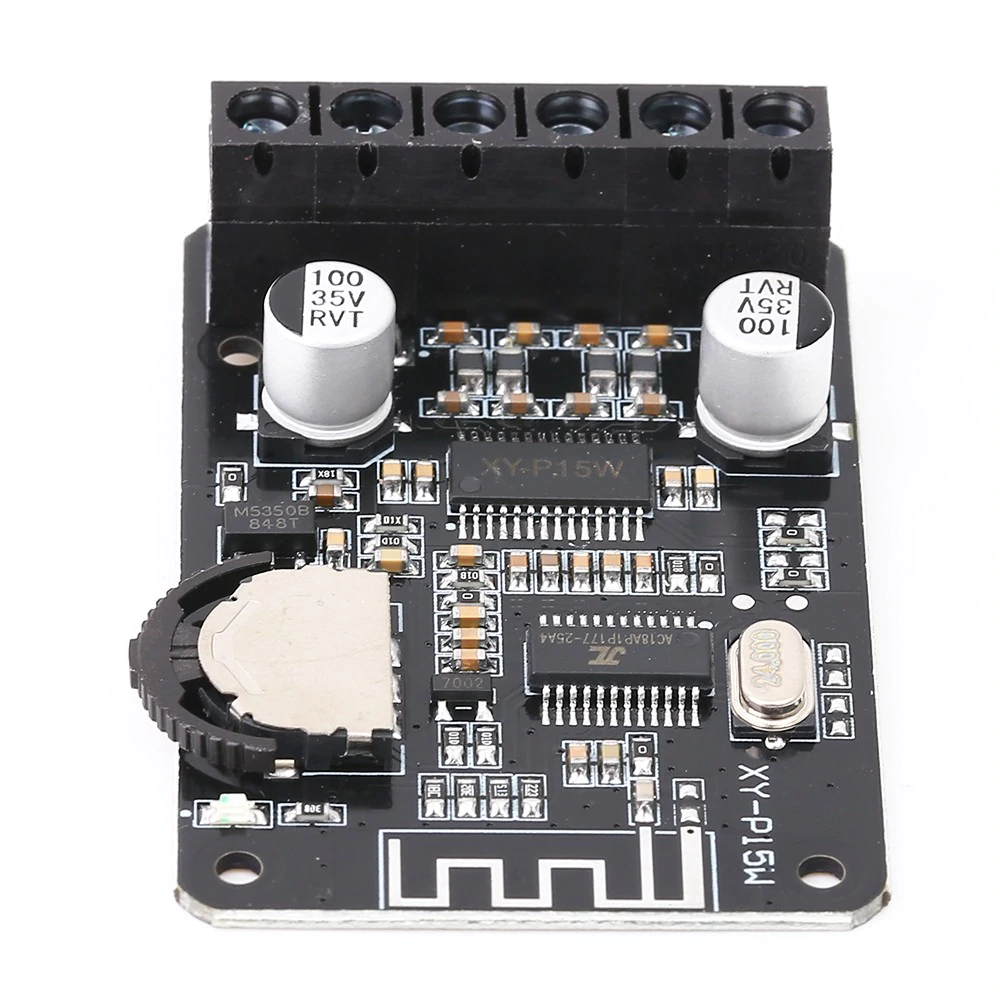

El XY-P15W es un módulo de audio estéreo Bluetooth de alta potencia. Salida de señal de audio de canales duales. Módulo amplificador incorporado, por lo tanto, se puede conectar directamente al altavoz. Es ideal para altavoces y transpondedores Bluetooth inalámbricos de bricolaje.

Características

1. Rango de voltaje de trabajo de ancho
2. Altavoces de tipo múltiple aplicables
3. Ajuste de perilla
4. Admite protección de conexión inversa
5. Soporta protección contra cortocircuitos
6. Protección de sobrecalentamiento de auto recuperación

Parámetros

1. Nombre del producto: XY-P15W Stereo Bluetooth Power Amplifier Module
2. Modelo: XY-P15W
3. Voltaje de trabajo: DC 8V-24V
4. Distancia de comunicación: 15 metros (Máx.)
5. Canal: doble canal
6. Potencia de salida (a 1 kHz):
   • Potencia de salida 16W * 2 a 12V 4ohm
   • Potencia de salida 10W * 2 a 12V 8ohm
   • Potencia de salida 15W * 2 a 16V 4ohm
   • Potencia de salida 20W * 2 a 20V 4ohm
   • Potencia de salida 30W * 2 a 24V 4ohm (¡Necesita agregar un disipador de calor adicional!)
7. Altavoz (30W ~ 150 V):
   • 4 ohm a 8 V ~ 12 V
   • 8 ohm a 8 V ~ 24 V
   • 16 ohm a 8 V ~ 24 V
8. Temperatura de trabajo: -40 °C ~ 85 °C
9. Humedad de trabajo: 0% ~ 95% RH

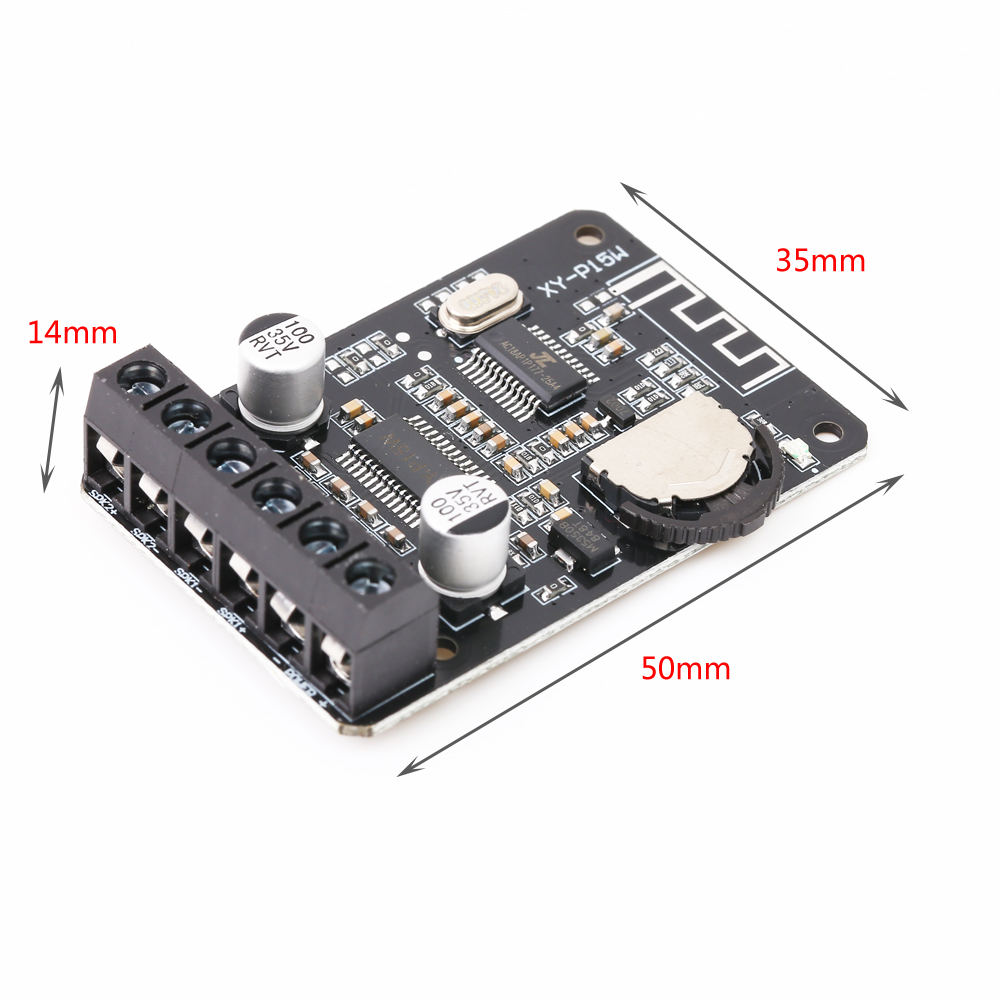

10. Tamaño del módulo: 50 x 35 x 14 mm

Pasos para su uso

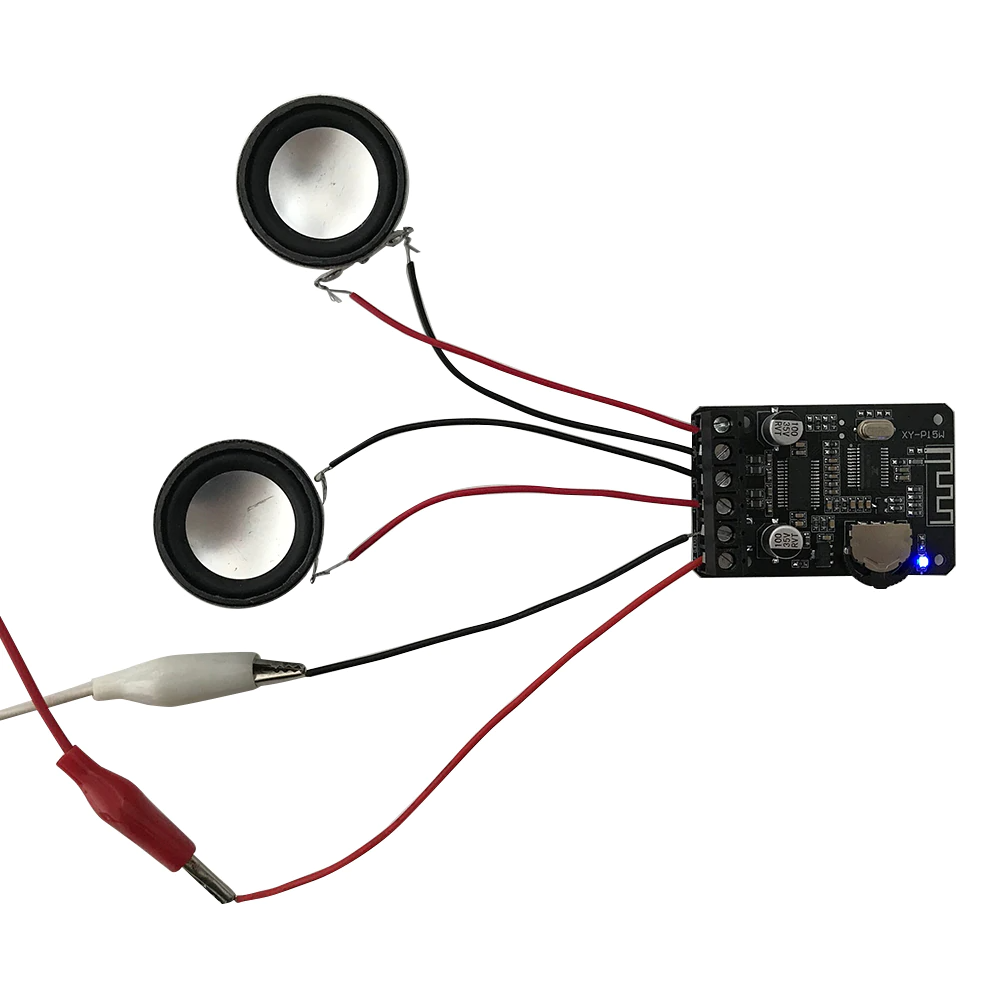

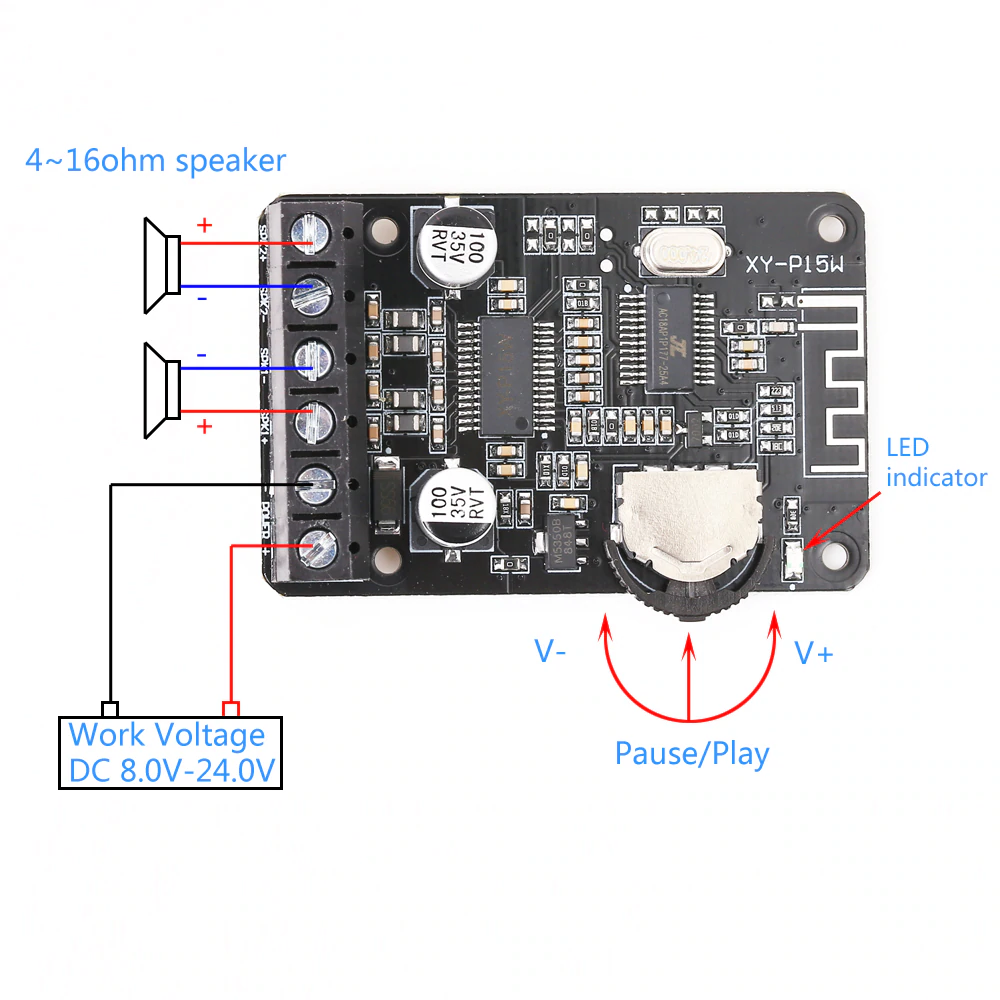

1. Elija el altavoz derecho y conéctelo como se muestra en el diagrama de cableado.
2. Conecte a la fuente de alimentación derecha desde el terminal de entrada. El indicador LED parpadeará y significa que el módulo ingresa al modo de emparejamiento. Y luego dirá voz rápida y significa que el módulo está esperando el emparejamiento.
3. Encienda Bluetooth en el teléfono.
4. Seleccione el dispositivo Bluetooth "XY-P15W" en la lista de dispositivos Bluetooth.
5. El indicador LED se mantendrá encendido y significa que el módulo está conectado correctamente y está esperando para reproducirse.
6. El módulo reproducirá música después de seleccionar música en el teléfono. El indicador LED seguirá parpadeando lentamente.
7. El módulo hablará si se llega a desconectar.

Aplicación

1. Parlante modificado
2. Equipo amplificador
3. Dispositivo Bluetooth para coche

Nota

1. La placa del amplificador de potencia debe estar lo más lejos posible de la señal WIFI (enrutador) para evitar interferencias en la señal.
2. Tensión de alimentación recomendada DC 8 ~ 24V. El módulo se dañará si la tensión de entrada es superior a 26V.
3. El voltaje de entrada no puede ser superior a 12V si conecta un altavoz de 4 ohm.
4. El voltaje de entrada no puede superar los 24 V si conecta un altavoz de 8 ohmios.
5. Se recomienda utilizar una fuente de alimentación de 2A o superior.
6. Necesita agregar disipador de calor adicional si la potencia de salida es superior a 20 W * 2.
7. No utilice cables demasiado largos para evitar la interferencia de la señal.
8. Se recomienda utilizar un altavoz de más de 30 W para evitar daños en el altavoz.
9. Lea el manual de uso y la descripción antes de usar.
