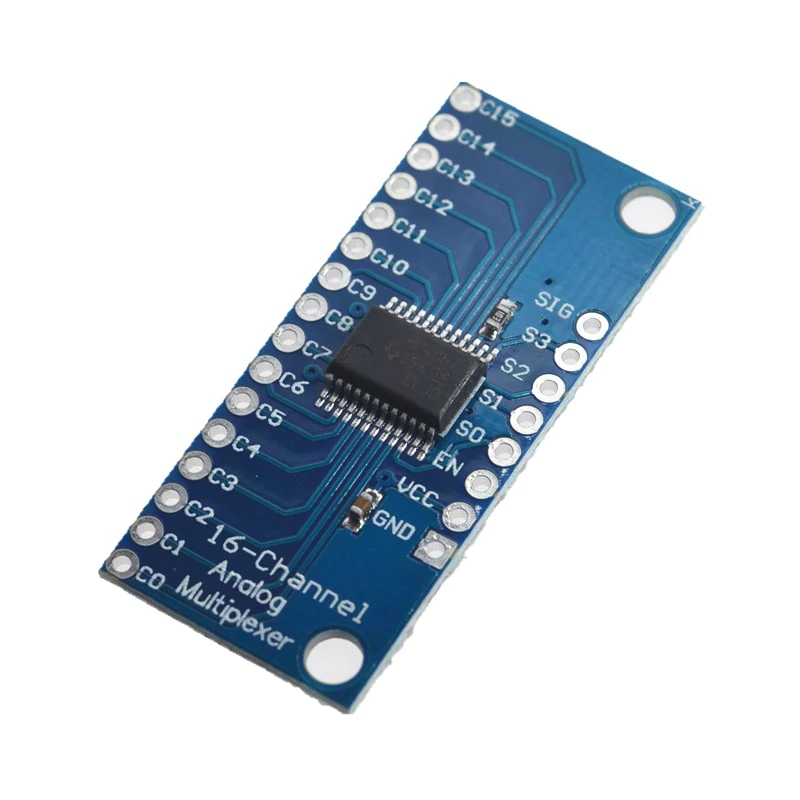

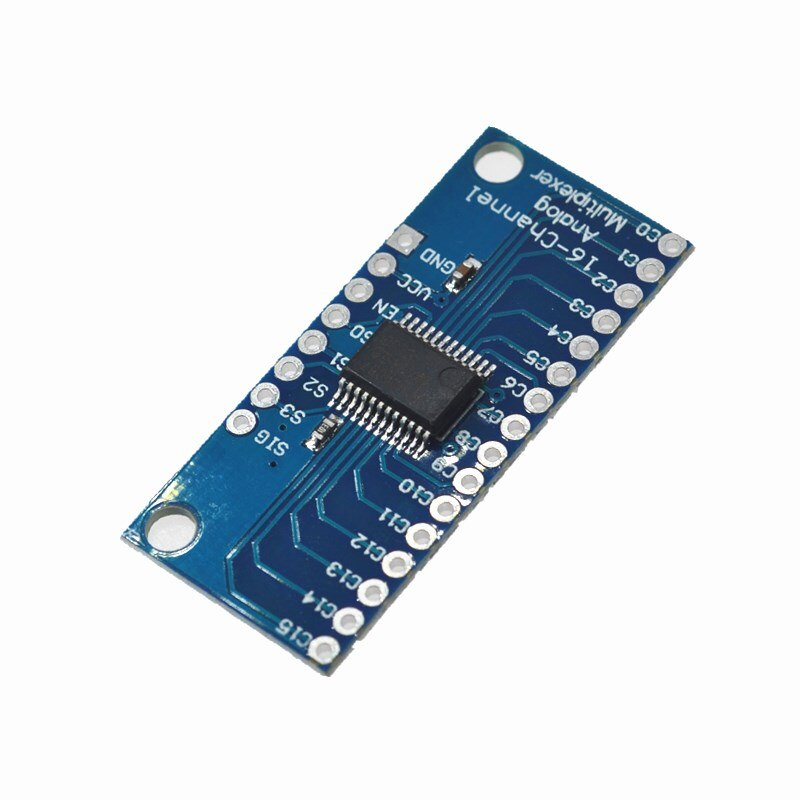

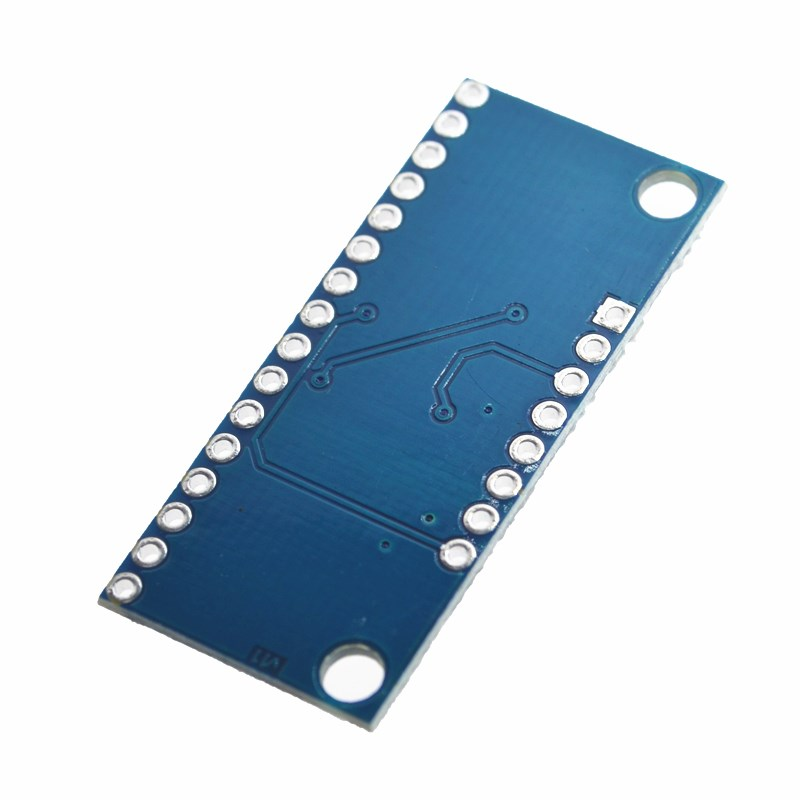

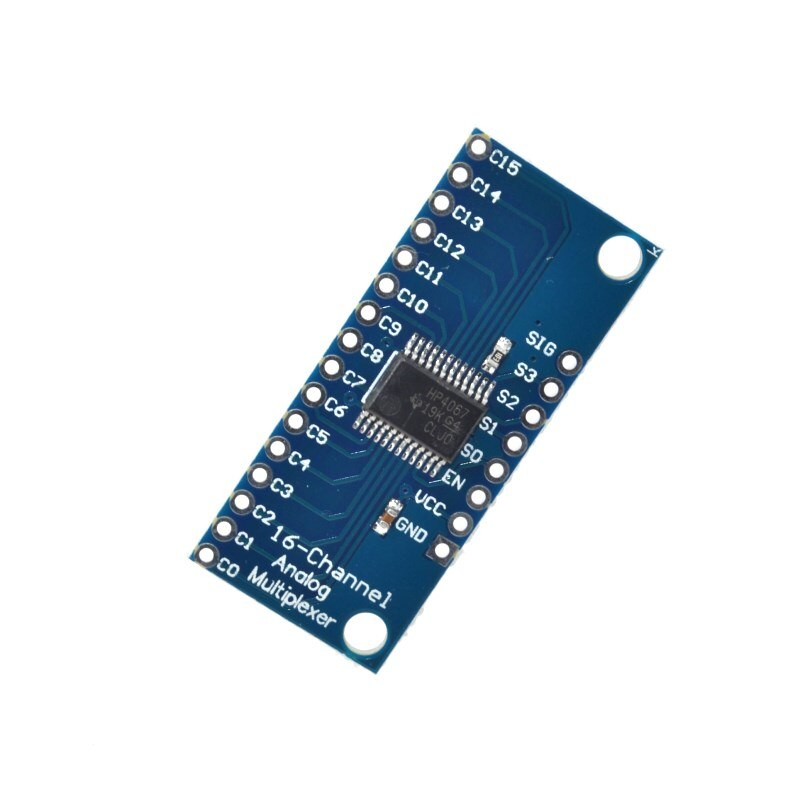

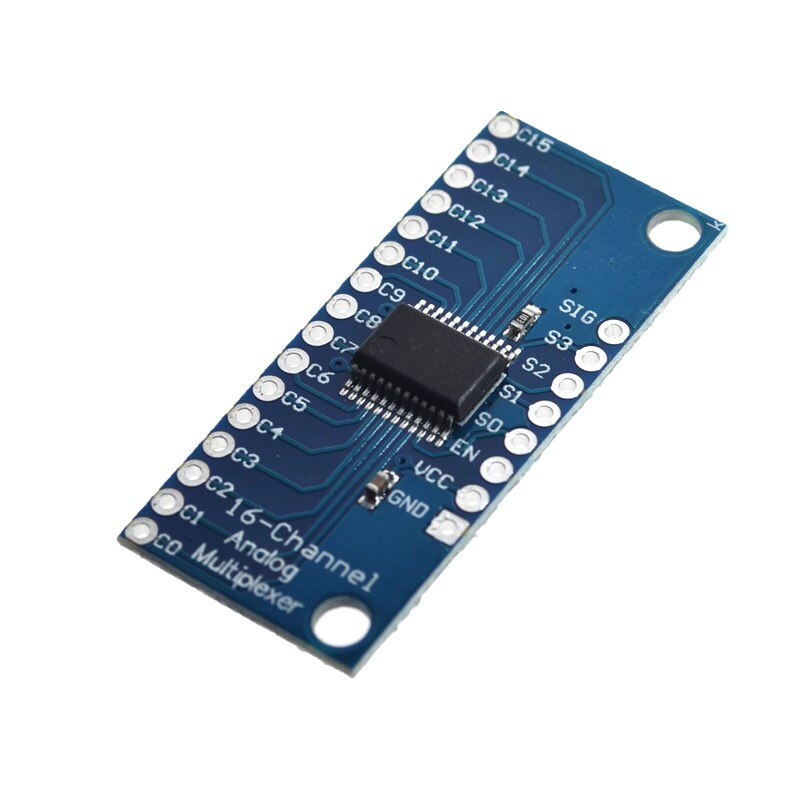

Multiplexor analógico CD74HC4067 16 canales Arduino
El precio original era: $3.000.$1.990El precio actual es: $1.990.
Este maravilloso módulo le permite expandir sus posibilidades al traerle hasta terminales analogicos que operan como switches siendo muy util para medicion de valores analogicos, por ejemplo un banco de sensores. Como todo multiplexor, este se basa en un selector de 4 bits que le permite indicar que terminal quiere «leer» en un determinado momento. Le recomendamos lea las especificaciones técnicas del circuito integrado CD74HC4067 que es el núcleo de este módulo.
10 disponibles
Este maravilloso módulo le permite expandir sus posibilidades al traerle hasta terminales analogicos que operan como switches siendo muy util para medicion de valores analogicos, por ejemplo un banco de sensores. Como todo multiplexor, este se basa en un selector de 4 bits que le permite indicar que terminal quiere "leer" en un determinado momento. Le recomendamos lea las especificaciones técnicas del circuito integrado CD74HC4067 que es el núcleo de este módulo.
Le permite trabajar con señales tanto analogicas como digitales, la unica restriccion es que el voltaje de entrada no puede ser mayor que VCC. Para controlarlo, conecte los cuatro pines de control S0-S3 a los respectivos pines de salida del microcontrolador y envie la direccion en forma binaria para escoger el canal que quiera. Esto le permitirá conectar hasta 16 sensores a su placa de desarrollo usando solo 5 pines.
Dado que los multiplexores también trabajan con señales digitales, también puede utilizarlo para canalizar datos seriales hacia o desde múltiples dispositivos. Por ejemplo, podría usarlo para conectar se a los pines TX de 16 dispositivos a un único terminal RX de su microcontrolador, entonces puede seleccionar que dispositivo escuchar en un determinado momento. Si quiere comunicación bidireccional también puede agregar una segunda placa para canalizar la línea TX de su microcontrolador a 16 líneas RX de sus dispositivos. Esto puede ser usado también para arreglos SPI, I2C u otros.
Los switches internos son bidireccionales, soportan voltajes entre GND y VCC, tienen una resistencia en ON muy baja y una resistencia en OFF muy alta y para prevenir el crosstalk debería "interrumpir antes de hacer" (break-before-make) el switcheo, para esto cuenta con un terminal de habilitación que en su estado en alto desconectará todos los switches.
Caracteristicas:
- Resistencia en ON: 70 Ohms @ 4.5V
- Tiempo de "interrumpir antes de hacer": 3.6ns @ 4.5V
Información adicional
Peso | 0,03 kg |
---|---|
Dimensiones | 3 × 3 × 1 cm |
Voltaje de alimentación | |
Temperatura de operación | -55-125°C |
